Un support métallique pour ancrer les poteaux en bois

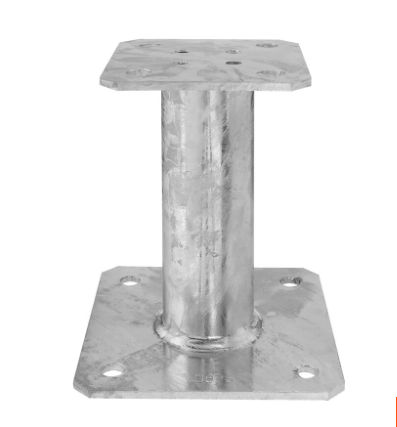

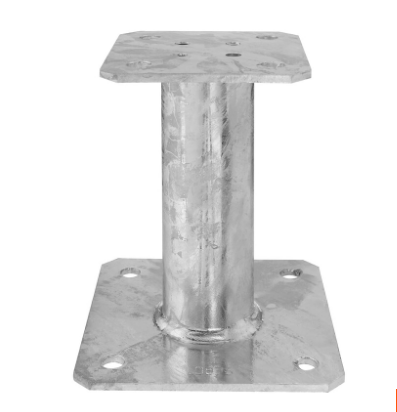

Le pied de poteau fixe PPA de Simpson Strong-Tie est conçu pour assurer la liaison entre un poteau en bois et son support. Il s’utilise notamment pour la construction de pergolas, d’auvents, de vérandas et d’autres structures nécessitant un ancrage au sol.

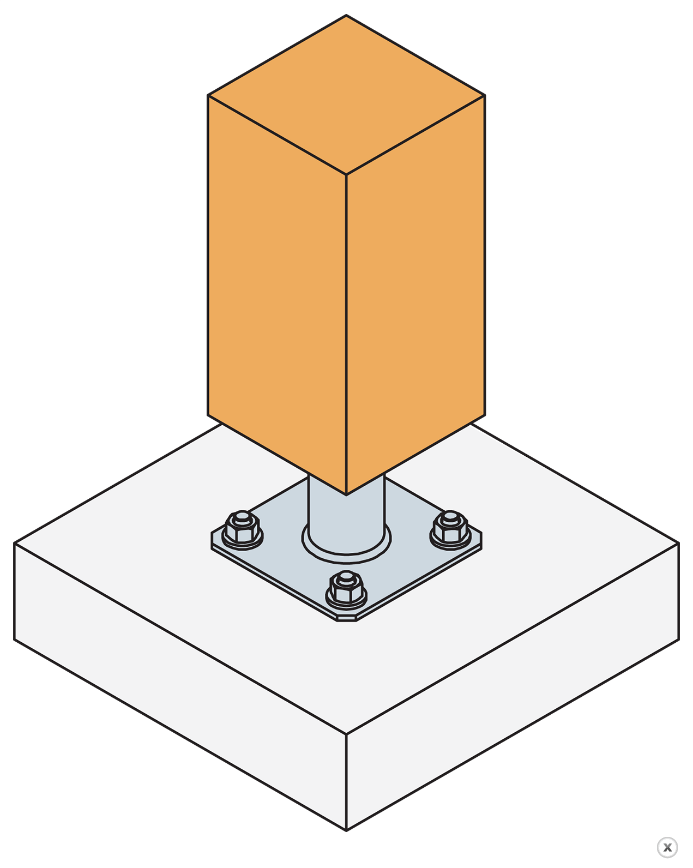

Sa conception permet de maintenir le poteau sans nécessiter d’usinage spécifique de sa base. Le pied se fixe en partie haute au poteau et en partie basse au support, à l’aide de fixations adaptées à chaque matériau.
Une conception robuste en acier galvanisé à chaud
Le pied de poteau PPA est fabriqué en acier S235JR, conformément à la norme NF EN 10025. Sa galvanisation à chaud suivant la norme NF EN ISO 1461 assure une protection contre la corrosion adaptée à un usage extérieur prévu par le fabricant.
Son épaisseur de 4 mm contribue à sa robustesse pour les applications structurelles compatibles. Le dimensionnement de l’assemblage doit toutefois tenir compte des charges, des caractéristiques du poteau et de la nature du support.
Deux modèles disponibles chez Tessella
La gamme proposée comprend deux références :
- PPA100 : hauteur de poteau de 100 mm.
- PPA150 : hauteur de poteau de 150 mm.
Les deux versions possèdent une platine supérieure et une platine inférieure percées pour recevoir les fixations. Choisissez la hauteur adaptée à votre projet et vérifiez les dimensions complètes dans la documentation technique du fabricant avant l’installation.
Caractéristiques techniques
- Marque : Simpson Strong-Tie
- Gamme : PPA
- Type de produit : pied de poteau fixe
- Matière : acier S235JR
- Protection anticorrosion : galvanisation à chaud
- Normes de référence : NF EN 10025 et NF EN ISO 1461
- Épaisseur de l’acier : 4 mm
- Références : PPA100 et PPA150
- Hauteurs disponibles : 100 mm et 150 mm
- Supports porteurs compatibles : bois massif, bois lamellé-collé et béton, selon la configuration prévue par le fabricant
- Éléments supportés : poteaux en bois massif, bois lamellé-collé ou bois composite, selon les conditions d’emploi
- Applications courantes : pergolas, auvents, vérandas et structures extérieures
Conseils de fixation et de mise en œuvre
Le pied de poteau se fixe au poteau en bois à l’aide de tirefonds ou de vis structurelles adaptés, par exemple des tirefonds LAG Ø 10 × 80 mm ou des vis SSH Ø 10 × 80 mm préconisés par Simpson Strong-Tie.
Pour l’ancrage sur béton, choisissez un dispositif compatible avec le support et les sollicitations : cheville mécanique ou système d’ancrage chimique adapté, conformément aux recommandations du fabricant.
Avant la pose, vérifiez la nature et l’état du support, la verticalité du poteau, le nombre et le type de fixations ainsi que les charges appliquées à la structure. Pour une pergola, un auvent ou tout autre ouvrage structurel, le choix du pied et de son ancrage doit correspondre aux contraintes réelles du projet.
FAQ – Pied de poteau fixe PPA Simpson
À quoi sert un pied de poteau fixe PPA ?
Il permet d’ancrer un poteau en bois sur un support rigide, notamment en béton, pour des ouvrages tels qu’une pergola, un auvent ou une véranda.
Quelle différence entre le PPA100 et le PPA150 ?
La différence principale est la hauteur prévue pour le poteau : 100 mm pour le PPA100 et 150 mm pour le PPA150. Le choix dépend de la configuration de l’ouvrage.
Le pied de poteau PPA est-il adapté à l’extérieur ?
Oui, sa galvanisation à chaud est prévue pour protéger l’acier contre la corrosion dans les conditions d’utilisation spécifiées par le fabricant.
Comment fixer le pied de poteau sur une dalle en béton ?
Il faut utiliser un ancrage compatible avec le béton, les dimensions du pied et les efforts à reprendre. Simpson Strong-Tie propose différentes solutions mécaniques ou chimiques : le choix doit suivre ses recommandations techniques.
Le pied de poteau suffit-il à garantir la stabilité d’une pergola ?
Non. La stabilité dépend de l’ensemble de la structure : poteaux, poutres, contreventements, ancrages et support. Le pied doit être choisi et installé en fonction des charges et des contraintes du projet.
Documentation
Produits complémentaires
Commandez votre pied de poteau Simpson chez Tessella
Retrouvez le pied de poteau fixe PPA Simpson Strong-Tie sur Tessella et choisissez la hauteur de 100 ou 150 mm adaptée à votre projet. Avant la pose, vérifiez la compatibilité du pied, des fixations et du support avec les contraintes de votre ouvrage.
