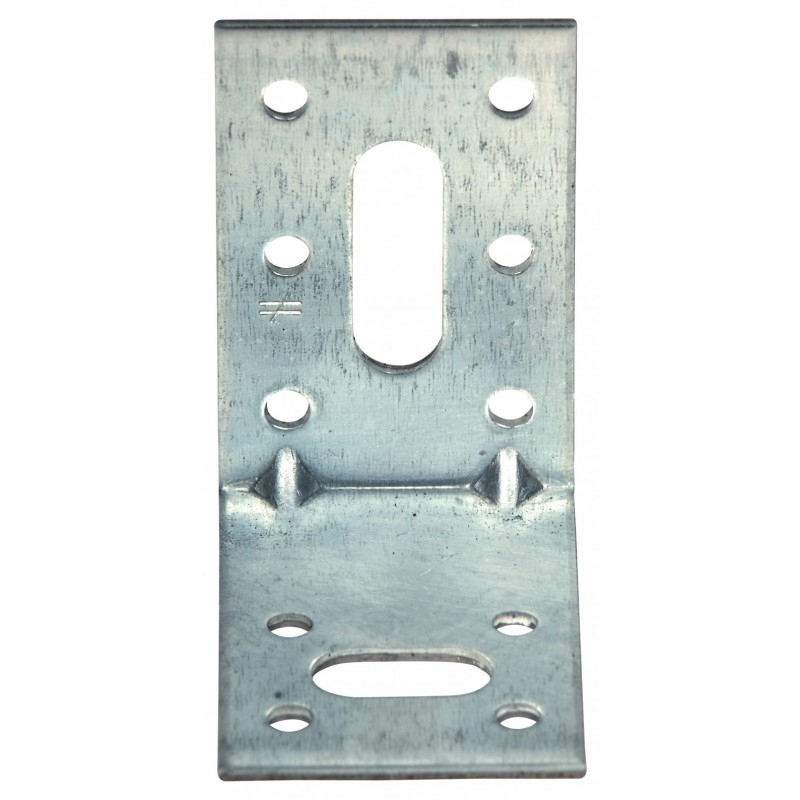

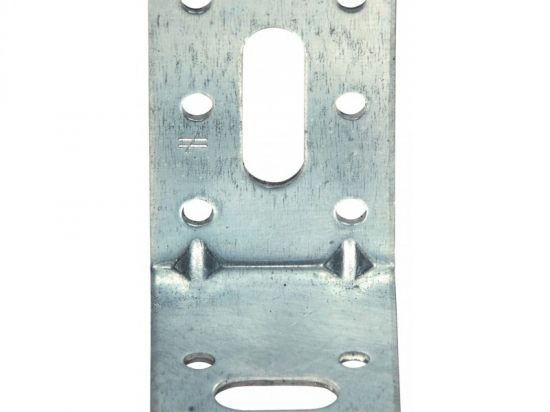

Une équerre de fixation pour les assemblages et petites ossatures
L’équerre d’assemblage Simpson Strong-Tie est une pièce métallique conçue pour relier solidement deux éléments dans le cadre de travaux de menuiserie, d’aménagement et de construction légère.
Elle permet notamment de réaliser des assemblages de cadres, de meubles, de consoles et de petites ossatures. Elle peut être utilisée sur des supports en bois et, pour les modèles et configurations adaptés, sur du béton ou du métal, avec des fixations appropriées.
Une fabrication en acier galvanisé
Conçue en acier galvanisé S250GD avec revêtement Z275, conformément à la norme NF EN 10346, l’équerre bénéficie d’une protection contre la corrosion adaptée aux conditions de service prévues par le fabricant.
Son profil à angle droit facilite le positionnement des éléments à assembler. La gamme EA de Simpson Strong-Tie comprend plusieurs dimensions pour s’adapter aux différents besoins de fixation.
Caractéristiques techniques
|
Caractéristique
|
Détail
|
|
Marque
|
Simpson Strong‑Tie
|
|
Type
|
Équerre d’assemblage EA
|
|
Matière
|
Acier galvanisé S250GD + Z275
|
|
Épaisseur
|
Environ 2 mm selon modèle
|
|
Usage
|
Assemblage de petites ossatures
|
|
Compatibilité
|
Bois, béton, métal
|
|
Fixation
|
Vis ou clous adaptés
|
|
Angle
|
90° (fixation angulaire)
|
|
Conditionnement
|
À l’unité
|
Conseils de fixation
Sur un support en bois, l’équerre peut être fixée avec des pointes annelées CNA 4,0 × 35 mm ou des vis CSA 5,0 × 35 mm préconisées par Simpson Strong-Tie. Sur béton ou métal, il faut sélectionner un système de fixation compatible avec le support et respecter les prescriptions du fabricant.
Le nombre de fixations et leur type doivent être adaptés à l’assemblage réalisé. Pour une application structurelle, ne vous limitez pas aux dimensions de l’équerre : prenez également en compte les efforts, les supports et les conditions de pose.
FAQ – Équerre d’assemblage Simpson
À quoi sert une équerre d’assemblage ?
Elle sert à relier deux éléments et à maintenir leur position à angle droit, notamment dans les assemblages de menuiserie, de meubles et de petites ossatures.
En quelle matière est-elle fabriquée ?
Elle est fabriquée en acier galvanisé S250GD avec un revêtement Z275, conformément à la norme NF EN 10346.
Quelles dimensions sont disponibles chez Tessella ?
Trois références sont proposées sur la fiche : EA444/2 en 40 × 40 × 40 mm, EA554/2 en 50 × 50 × 40 mm et EA664/2 en 60 × 60 × 40 mm.
Peut-on fixer cette équerre sur du béton ?
Certains modèles de la gamme EA peuvent être utilisés sur béton avec des ancrages adaptés. Le choix de la fixation doit respecter les préconisations du fabricant et la nature du support.
Quelle différence avec une équerre de charpente renforcée ?
L’équerre d’assemblage EA est destinée notamment aux petites ossatures et aux travaux de menuiserie. Une équerre de charpente renforcée est conçue pour des assemblages différents, potentiellement plus sollicités. Le choix doit dépendre de l’application et des exigences mécaniques.
Produits complémentaires
Commandez votre équerre d’assemblage chez Tessella
Retrouvez l’équerre d’assemblage Simpson Strong-Tie chez Tessella et choisissez la dimension adaptée à vos travaux de menuiserie et de fixation. Pour un assemblage soumis à des contraintes mécaniques importantes, vérifiez les prescriptions techniques du fabricant avant la mise en œuvre.
