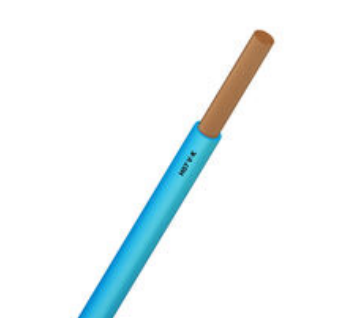

Un fil électrique souple pour le câblage
Le fil H07 V-K 2,5 mm² est conçu pour le câblage des tableaux électriques, armoires de commande et équipements électriques. Sa structure souple facilite les cheminements et les raccordements nécessitant une bonne maniabilité.
Contrairement à un fil rigide à âme massive, son conducteur est constitué de plusieurs brins de cuivre. Cette conception le rend particulièrement pratique pour le câblage interne des équipements et les raccordements dans des espaces restreints.
Un conducteur en cuivre multibrins et une isolation PVC
Le fil H07 V-K possède une âme en cuivre nu souple de classe 5 et une isolation en PVC. Sa tension assignée est de 450/750 V.
Il est destiné aux installations fixes protégées, notamment sous conduits appropriés, dans les moulures, plinthes, gaines et autres systèmes de cheminement compatibles. Il ne doit pas être utilisé sans protection mécanique lorsque les conditions d'installation en exigent une.
Plusieurs couleurs pour identifier les circuits
Le fil est proposé en plusieurs coloris selon les références disponibles. Le choix de la couleur facilite le repérage des conducteurs lors du câblage et de la maintenance.
Le bleu est généralement réservé au neutre et le vert-jaune au conducteur de protection. Les autres couleurs servent au repérage des conducteurs actifs selon le schéma de l'installation et les règles applicables.
Caractéristiques techniques
- Type : H07 V-K
- Section nominale : 2,5 mm²
- Conducteur : cuivre nu multibrins, classe 5
- Isolation : PVC
- Tension assignée : 450/750 V
- Température maximale de l'âme en service continu : +70 °C
- Température maximale de l'âme en court-circuit : +160 °C, selon les conditions prévues par la norme
- Conditionnement : couronne de 100 m
- Couleurs : selon les variantes disponibles
- Applications : câblage de tableaux, armoires et appareillages électriques
Conseils d'utilisation
- Choisissez la section et la couleur adaptées à la fonction du conducteur.
- Vérifiez la compatibilité du fil avec les bornes, les embouts et les dispositifs de raccordement utilisés.
- Utilisez des embouts adaptés aux conducteurs souples lorsque le type de borne et les prescriptions du fabricant l'exigent.
- Installez le fil dans un cheminement approprié et respectez le rayon de courbure recommandé.
- Réalisez les raccordements hors tension, conformément aux règles de sécurité électrique.
Le dimensionnement d'un circuit dépend notamment de son usage, de sa protection, du mode de pose et des conditions d'installation. La section de 2,5 mm² ne suffit donc pas, à elle seule, à déterminer l'intensité admissible.
FAQ – Fil électrique souple H07 V-K 2,5 mm²
À quoi sert le fil H07 V-K 2,5 mm² ?
Il est principalement utilisé pour le câblage de tableaux électriques, d'armoires de commande et d'appareillages, dans des installations protégées compatibles avec ce type de conducteur.
Quelle est la différence entre un fil H07 V-K et un fil H07 V-U ?
Le H07 V-K possède une âme souple constituée de plusieurs brins de cuivre, tandis que le H07 V-U possède une âme rigide en cuivre massif. Le H07 V-K est particulièrement pratique pour les raccordements nécessitant davantage de flexibilité.
Quelle est la longueur de la couronne ?
La couronne proposée pour cette référence mesure 100 m. Vérifiez le conditionnement affiché sur la variante sélectionnée avant de commander.
Quelles couleurs sont disponibles ?
La disponibilité dépend des variantes proposées sur Tessella. Sélectionnez le coloris correspondant à votre besoin et respectez les conventions d'identification des conducteurs.
Peut-on utiliser ce fil sans gaine ?
Le H07 V-K doit être installé dans un environnement adapté à son type et aux règles applicables. Pour une installation fixe, utilisez un conduit ou un autre système de protection approprié lorsque celui-ci est requis.
