Un câble électrique pour les installations fixes

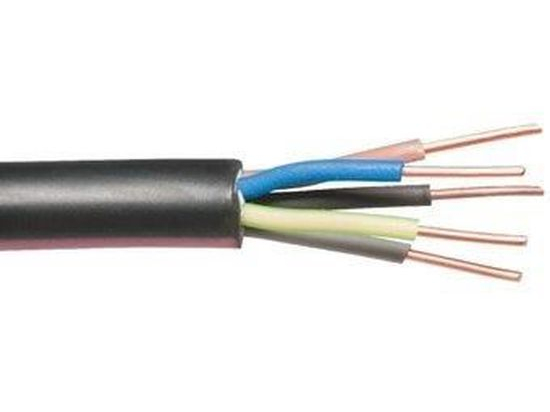

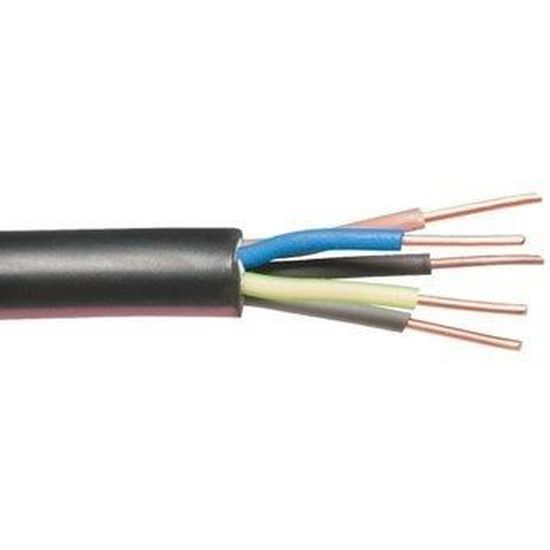

Le câble U-1000 R2V 5G1,5 mm² est destiné à la distribution d’énergie électrique basse tension dans les installations fixes, notamment dans les bâtiments résidentiels, tertiaires ou industriels.
Sa conception comprend des conducteurs en cuivre, une isolation en polyéthylène réticulé (XLPE) et une gaine extérieure en PVC noir. Il peut être utilisé dans différents environnements, en fonction du mode de pose et des exigences de l’installation.
Que signifie R2V 5G1,5 ?
R2V / U-1000 R2V : désignation d’un câble d’énergie pour installations fixes.
5G : cinq conducteurs, dont un conducteur de protection vert et jaune.
1,5 mm² : section nominale de chacun des conducteurs.
Gaine noire : enveloppe extérieure en PVC assurant la protection du câble.
La présence de cinq conducteurs permet de répondre à certains besoins de raccordement nécessitant plusieurs conducteurs actifs et un conducteur de protection. Le choix du câble doit être adapté au circuit concerné : la section de 1,5 mm² ne suffit pas, à elle seule, à déterminer les usages autorisés.
Caractéristiques techniques
- Type de câble : U-1000 R2V
- Nombre de conducteurs : 5
- Section nominale : 1,5 mm² par conducteur
- Conducteurs : cuivre massif
- Isolation : polyéthylène réticulé (XLPE)
- Gaine extérieure : PVC noir
- Tension nominale : 600/1 000 V AC
- Température maximale du conducteur en service : 90 °C, selon la fiche technique du fabricant
- Conditionnement : couronne de 50 m ou de 100 m
- Utilisation : installations fixes de distribution d’énergie basse tension
Choisir entre une couronne de 50 m et de 100 m
Tessella propose deux longueurs pour adapter la commande à l’importance des travaux :
Couronne de 50 m : pratique pour les installations nécessitant une longueur modérée.
Couronne de 100 m : adaptée aux chantiers plus importants ou aux parcours plus longs.
Avant de commander, évaluez la longueur totale du cheminement et prévoyez une marge pour les raccordements. Vérifiez également que le nombre de conducteurs et leur section correspondent bien aux exigences de votre installation.
Conseils de pose
Le câble U-1000 R2V est conçu pour les installations fixes. Selon la configuration, il peut être posé sur des supports adaptés, dans des conduits ou à l’extérieur, dans le respect des prescriptions de pose applicables.
Pour une installation enterrée, prévoyez une protection mécanique appropriée. Le dimensionnement du circuit, le choix des protections et les conditions de raccordement doivent respecter les règles électriques en vigueur. En cas de doute, faites valider votre choix par un électricien qualifié.
FAQ – Câble électrique R2V 5G1,5 mm²
Que signifie 5G1,5 ?
Le marquage indique cinq conducteurs, dont un conducteur de protection vert et jaune, avec une section nominale de 1,5 mm² pour chaque conducteur.
Quelle est la différence entre un câble 3G1,5 et un câble 5G1,5 ?
Le câble 3G1,5 possède trois conducteurs, tandis que le câble 5G1,5 en possède cinq. Le choix dépend du schéma électrique et du nombre de conducteurs nécessaires au circuit.
Quelle longueur choisir ?
Le câble est disponible en couronne de 50 m ou de 100 m. Choisissez en fonction de la longueur du parcours, en tenant compte des cheminements et des raccordements.
Le câble R2V peut-il être installé en extérieur ?
Il convient à certaines installations fixes extérieures lorsque les conditions de pose sont compatibles avec les caractéristiques du câble. Les contraintes d’exposition et les protections nécessaires doivent être vérifiées.
Peut-on enterrer un câble R2V ?
Une pose enterrée nécessite le respect des règles applicables et une protection mécanique adaptée, telle qu’un conduit ou un fourreau approprié.
Produits complémentaires:
Commandez votre câble électrique R2V chez Tessella
Retrouvez le câble électrique R2V 5G1,5 mm² sur Tessella et choisissez la couronne de 50 m ou de 100 m adaptée à vos travaux. Consultez les caractéristiques du produit pour vérifier sa compatibilité avec votre installation avant de passer commande.
