Une fixation fiable pour les canalisations d’évacuation

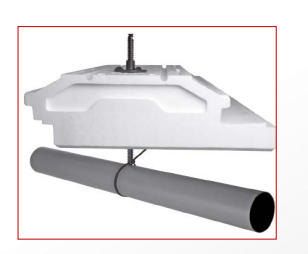

La suspente de canalisation Fixotube de Nicoll est conçue pour assurer le maintien des tubes d’évacuation dans les vides sanitaires, notamment sous les planchers à entrevous en polystyrène ou en bois.
Ce système de fixation permet de réaliser un passage propre et durable des réseaux d’évacuation. Son dispositif de réglage facilite l’ajustement de la hauteur de la canalisation et contribue à obtenir une pente adaptée à l'installation.
Un système réglable et facile à installer
La suspente Fixotube se compose de trois éléments :
- Une tige crantée : d'une longueur maximale de 725 mm, elle permet de suspendre la canalisation. Son système de clipsage bout-à-bout permet d'augmenter la longueur en associant plusieurs tiges.
- Une embase de verrouillage : elle coulisse sur la tige pour ajuster la hauteur, puis se bloque par simple rotation d'un quart de tour.
- Un collier de supportage souple : d'une longueur de 420 mm, il permet de maintenir les canalisations de diamètre 100 ou 125 mm.
Le crantage de la tige, espacé de 6 mm, facilite le réglage de la position du support.
Les avantages de la suspente Fixotube Nicoll
- Maintien solide et durable des canalisations d'évacuation.
- Adaptée aux installations dans les vides sanitaires.
- Réglage de la hauteur par système de verrouillage au quart de tour.
- Facilite l'ajustement de la pente des canalisations.
- Tige crantée extensible par clipsage bout-à-bout.
- Collier souple adapté aux tuyaux Ø100 et Ø125 mm.
Caractéristiques techniques
- Marque : Nicoll
- Gamme : Fixotube
- Type de produit : Suspente de fixation de canalisation
- Longueur maximale de la tige : 725 mm
- Longueur du collier : 420 mm
- Diamètres de canalisation compatibles : Ø100 et Ø125 mm
- Pas du crantage : 6 mm
- Réglage de hauteur : Verrouillage par quart de tour
- Extension : Clipsage bout-à-bout des tiges
- ConditionnementSachet de 8 suspentes
- Référence Tessella : 0C7836
Mise en œuvre de la suspente Fixotube
- Percer l'entrevous et introduire la tige crantée.
- Faire coulisser l'embase de verrouillage le long de la tige.
- Ajuster la hauteur souhaitée, puis effectuer un quart de tour pour verrouiller l'embase.
- Insérer le collier de supportage dans la fente prévue à l'extrémité de la tige.
- Passer le collier autour de la canalisation et le serrer pour maintenir le tuyau.
- Respecter les préconisations de pose du fabricant et vérifier le dimensionnement des fixations selon la configuration du réseau.
Documentation
FAQ – Suspente de canalisation Fixotube Nicoll
À quoi sert la suspente Fixotube Nicoll ?
Elle permet de maintenir les canalisations d'évacuation dans les vides sanitaires, notamment sous les planchers à entrevous. Elle facilite également le réglage de la hauteur et de la pente du réseau.
Quels diamètres de tuyaux sont compatibles ?
Le collier souple de la suspente Fixotube est conçu pour maintenir des canalisations de diamètre 100 ou 125 mm.
Quelle est la longueur maximale de la tige ?
La tige crantée mesure jusqu'à 725 mm. Il est possible d'augmenter cette longueur grâce au système de clipsage bout-à-bout entre deux tiges.
Comment régler la hauteur de la canalisation ?
L'embase coulisse le long de la tige crantée. Une fois la hauteur souhaitée obtenue, un quart de tour permet de verrouiller le réglage.
Quel est le conditionnement du produit ?
La suspente Fixotube Nicoll est proposée en sachet de 8 pièces.
