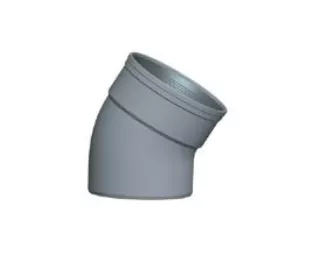

Un raccord coudé pour l’assainissement gravitaire
Le coude PVC mâle-femelle à 45° Dyka est destiné aux réseaux d’évacuation gravitaire des eaux usées et des eaux pluviales. Il permet de réaliser un changement de direction de la canalisation sans utiliser un coude à angle droit.
Il convient aux travaux de création, d’extension et de rénovation des réseaux d’assainissement, sous réserve de respecter les prescriptions de mise en œuvre et la compatibilité des éléments assemblés.
Un raccord mâle-femelle pour faciliter l’assemblage
La configuration mâle-femelle (MF) permet d’assembler le raccord avec les éléments compatibles du réseau. Le choix du diamètre et du type d’emboîtement doit correspondre à la canalisation utilisée.
Ce raccord appartient à la gamme PVC d’assainissement Dyka SDR 41, associée à la classe de rigidité SN4, également désignée CR4 dans la gamme du fabricant.
Un angle de 45° pour modifier la direction du réseau
L’angle de 45° permet de dévier la canalisation de manière progressive. Il peut être utilisé dans différentes configurations d’assainissement gravitaire, selon le tracé du réseau et les contraintes du chantier.
Le choix de l’angle doit tenir compte de la conception de l’installation, de la pente nécessaire à l’écoulement et des prescriptions techniques applicables.
Caractéristiques techniques
- Marque : Dyka
- Type de produit : coude PVC d’assainissement
- Type de raccordement : mâle-femelle (MF)
- Angle : 45°
- Matière : PVC
- Couleur : gris moyen
- Série dimensionnelle : SDR 41
- Classe de rigidité : SN4 / CR4
- Norme de référence de la gamme : NF EN 1401-1
- Application : assainissement gravitaire
- Fluides concernés : eaux usées et eaux pluviales
- Diamètres proposés : 110, 125, 160, 200, 250 et 315 mm
Conseils de choix et de mise en œuvre
Avant l’installation, vérifiez le diamètre nominal du tube, le type de raccordement et la compatibilité des composants du réseau. Respectez les recommandations du fabricant concernant l’emboîtement, les joints et la préparation des éléments.
Pour les canalisations enterrées, la pose doit également tenir compte du lit de pose, du remblaiement, de la pente et des contraintes mécaniques liées au terrain. La classe SN4 doit être adaptée aux conditions réelles d’installation.
FAQ – Coude PVC Dyka 45° SDR41 SN4
À quoi sert un coude PVC mâle-femelle à 45° ?
Il permet de modifier la direction d’une canalisation d’assainissement gravitaire avec un angle de 45°.
Quelle est la différence entre un raccord MF et un raccord FF ?
Un raccord MF possède une extrémité mâle et une extrémité femelle. Un raccord FF comporte deux extrémités femelles. Le choix dépend de la configuration des tubes et raccords à assembler.
Que signifie SDR 41 ?
Le SDR correspond au rapport entre le diamètre extérieur nominal d’un tube et l’épaisseur de sa paroi. La série SDR 41 est utilisée dans les systèmes PVC d’assainissement concernés.
Que signifie SN4 ?
SN4 désigne une classe de rigidité annulaire nominale de 4 kN/m². L’adéquation de cette classe dépend notamment des conditions de pose et des contraintes exercées sur la canalisation.
Quels diamètres sont disponibles ?
La fiche Tessella propose les diamètres 110, 125, 160, 200, 250 et 315 mm. La disponibilité peut varier selon la référence sélectionnée.
